Автоматизированная система управления процессом газового азотирования «СУАЗ-КГА»

Система «СУАЗ-КГА» состоит из газовой панели и шкафа управления со встроенным программируемым логическим контроллером с сенсорным экраном.

На контроллере выполняется программа управления процессом азотирования, а взаимодействие оператора и программы управления происходит через интерфейс пользователя.

Регулирование расхода технологических газов, управление вентилятором и шиберами охлаждения производится автоматически.

 Автоматизированная система управления печи США выполняет следующие действия:

  • Обеспечивает разделение и регистрацию пользователей в системе, в зависимости от уровня доступа.
  • Позволяет создавать и редактировать технологию пользователя.
  • Отображает параметры процесса в цифровой и графической форме.
  • Выполняет процесс в автоматическом режиме.
  • Сохраняет данные о работе процесса.
  • Сохраняет данные об авариях, тревогах и системных сообщениях.
  • Протоколирует работу системы управления.
  • Позволяет контролировать работу процесса.
  • Обеспечивает функции удаленного доступа к интерфейсу пользователя при помощи встроенного WEB-сервера.
  Окно формирования рецепта.jpg
  Окно формирования рецепта

Система управления имеет уровни доступа,
содержит базу данных пользователей
и принадлежащих им паролей, позволяет добавлять
новых пользователей и удалять старых.

  Окно ввода параметров рецепта.jpg
  Окно ввода параметров рецепта


На уровне доступа «Технолог» разрешено составление алгоритма работы печи и ввода
необходимых параметров процесса – формирования рецепта. Сформированные рецепты сохраняются
в библиотеку (объемом до 100 пользовательских рецептов) и доступны для выбора другим пользователям.
Система имеет встроенные ограничения на ввод параметров, что позволяет исключить ошибки при составлении рецепта.

  Окно выбора процесса для работы.jpg
  Окно выбора процесса для работы

На уровне доступа «Оператор» разрешается:

  • запуск печи в работу;
  • выбор процесса для работы;
  • выбор рецепта из библиотеки;
  • корректировка параметров (при необходимости);
  • загрузка садки;
  • подготовка технологических газов для процесса;
  • запуск печи командой «Старт», после уведомления сообщением о готовности системы к работе.
  Окно выбора рецепта из библиотеки.jpg
  Окно выбора рецепта из библиотеки

В зависимости от составленного рецепта, во время выполнения процесса выполняется автоматическое регулирование температуры и атмосфера в печи.

Система дает прогноз фазового состава по бинарной диаграмме и диаграмме Лерера. Ведет моделирование диффузионного процесса и дает прогноз роста азотированного слоя.

Оператор отслеживает работу системы управления и оценивает прогнозируемые результаты азотирования.

Окно с мнемосхемой печи.jpg
Прогноз микротвердости.jpg

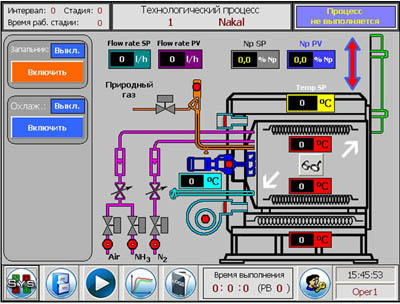

Мнемосхема печи на панели оператора
с индикацией состояния о текущих
параметрах процесса
и работы оборудования,
диагностируемых системой управления.


Окно моделирования диффузионного
процесса прогнозом формирования
азотированного твердого слоя
в реальном времени

Диаграмма фазового состава.jpg
Диаграмма Лерера.jpg

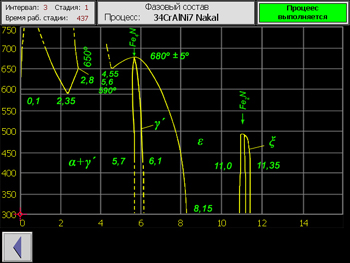

Окно прогноза фазового состава поверхностного слоя,
содержащий программу железо-азот-температура
и маркер, показывающий прогнозируемый
фазовый состав на поверхности металла


Диаграмма Лерера (индексация степени
диссоциации аммиака)


Контроль и мониторинг.
Системой управления СУАЗ КГА реализован контроль технологических параметров и их запись в журнал работы печи.

Список фиксируемых параметров:
Штатные параметры:
  • температура;
  • потенциал насыщения.
Аварийные ситуации:
  • выход потенциала насыщения за установленные пределы;
  • выход расхода технологических газов за установленные пределы;
  • выход из строя термопары;
  • отсутствие давления в линиях технологических газов;
  • выход из строя системы нагрева.
Система самостоятельно определяет выход параметров из штатных пределов и генерирует сигна-лы аварийных ситуаций, система информирует оператора- печь не запускается в работу.
